|
在建筑、机械制造、船舶等工业领域，钢材的性能直接决定了工程的安全性与经济性。SM520钢板作为一种高强度焊接结构钢，凭借其优异的力学性能和焊接性，成为众多关键结构的首选材料。本文将深入解析SM520钢板的化学成分、力学特性、应用场景及加工要点，为工程师和采购人员提供实用参考。
一、SM520钢板是什么？SM520是日本工业标准（JIS G3106）中的焊接结构用轧制钢材，其牌号中的“SM”代表“焊接结构钢”（Steel for Welded Structure），“520”表示最低抗拉强度为520MPa。相较于普通结构钢（如SS400），SM520在强度、韧性和焊接性之间实现了更优的平衡，适用于承受较高载荷或动态应力的焊接结构。
二、SM520钢板的化学成分与力学性能1. 化学成分SM520的化学成分设计注重可焊性和韧性，主要成分范围如下： - 碳（C）：≤0.18%
- 硅（Si）：≤0.55%
- 锰（Mn）：≤1.50%
- 磷（P）、硫（S）：≤0.035%
- 微量合金元素：可能添加钒（V）、铌（Nb）或钛（Ti），以细化晶粒并提升强度。
低碳当量（Ceq）是SM520的核心优势之一，其计算公式为：
Ceq=C+6Mn+24Si+40Ni+5Cr+4Mo+14V
SM520的Ceq通常控制在0.40%以下，显著降低了焊接冷裂纹风险。 2. 力学性能- 抗拉强度（σb）：520~670 MPa
- 屈服强度（σs）：≥400 MPa
- 延伸率（δ）：≥17%（厚度≤16mm时）
- 冲击韧性：0℃下夏比冲击吸收能量≥27J，部分牌号支持-20℃低温韧性。
三、SM520钢板的四大核心优势高强度与轻量化
抗拉强度520MPa级别，比普通钢材（如Q235）高出40%以上，可减少材料用量，降低结构自重，适用于桥梁、高层建筑等对重量敏感的场景。 优异的焊接性
低碳当量设计减少焊接预热需求，适用于自动化焊接工艺，焊缝区域不易产生裂纹。 良好的低温韧性
通过控制磷、硫含量及添加微量合金元素，SM520在低温环境下仍能保持较高冲击韧性，适合寒冷地区工程。 加工适应性
易于切割、弯曲、冲压，可满足复杂结构件的加工需求。
四、SM520钢板的应用领域建筑工程
- 高层建筑框架、大跨度桥梁
- 体育馆、机场航站楼等大型公共设施
工程机械
船舶与海洋工程
交通运输
案例：日本某跨海大桥采用SM520钢板作为主梁材料，相比传统钢材减重15%，同时通过了8级地震模拟测试。

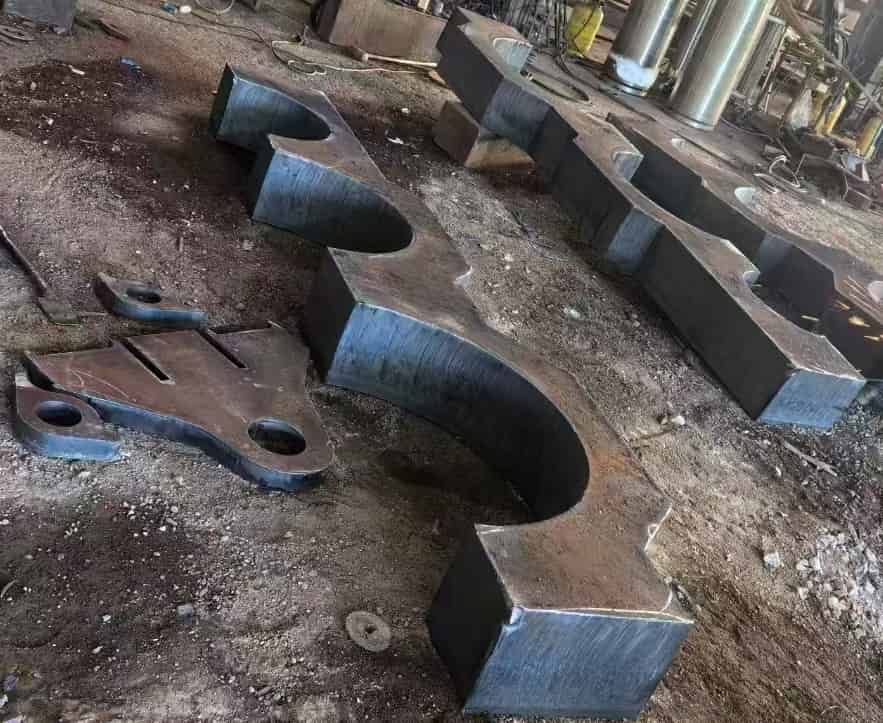

五、SM520钢板的加工与焊接工艺要点1. 切割与成型- 火焰切割：需控制预热温度（100~150℃），避免切口硬化。
- 冷弯加工：最小弯曲半径为板厚的2倍，防止表面开裂。
2. 焊接工艺- 焊材选择：推荐使用JIS Z3311 YFW-C50DR焊丝或同等强度低氢焊条。
- 预热要求：
- 板厚≤25mm：环境温度＞5℃时可不预热。
- 板厚＞25mm或环境温度＜0℃：预热至100~150℃。
- 焊后处理：对厚板或高拘束度焊缝，建议进行550~600℃应力消除退火。
3. 防腐与涂装- 喷砂处理至Sa2.5级，涂覆环氧富锌底漆+聚氨酯面漆，延长户外使用寿命。
六、SM520与同类钢材对比[td]牌号 | 抗拉强度（MPa） | 屈服强度（MPa） | 适用场景 | SM490 | ≥490 | ≥325 | 一般建筑结构 | SM520 | **≥520** | **≥400** | 高载荷焊接结构 | SM570 | ≥570 | ≥450 | 重型机械、压力容器 |
选择建议： - 若预算有限且载荷较低，可选SM490；
- 需兼顾强度、焊接性和成本，首选SM520；
- 极端重载场景（如矿山机械）推荐SM570。
七、SM520钢板的采购与验收标准采购渠道
- 国内宝钢、鞍钢等大型钢厂可生产JIS标准SM520钢板。
- 进口渠道包括日本新日铁、JFE等。
验收依据
- 质保书：需包含化学成分、力学性能、冲击试验数据。
- 第三方检测：可委托SGS、BV等机构进行复验，重点检测屈服强度、延伸率和冲击功。
八、未来趋势：SM520在绿色制造中的应用随着“双碳”目标推进，SM520凭借其轻量化优势，在以下领域潜力巨大： - 新能源装备：风力发电机塔筒、光伏支架。
- 电动汽车：电池包壳体、车架轻量化。
- 装配式建筑：模块化钢结构住宅。
结语SM520钢板以其高强度、易焊接和良好的经济性，成为现代工业的“隐形冠军”。无论是建筑地标还是重载机械，其背后都离不开这类高性能钢材的支撑。随着技术进步，SM520的应用场景将不断拓展，为绿色制造与可持续发展提供关键材料保障。
|
