冷弯圆钢的耐腐蚀试验

  冷弯圆钢的耐腐蚀试验

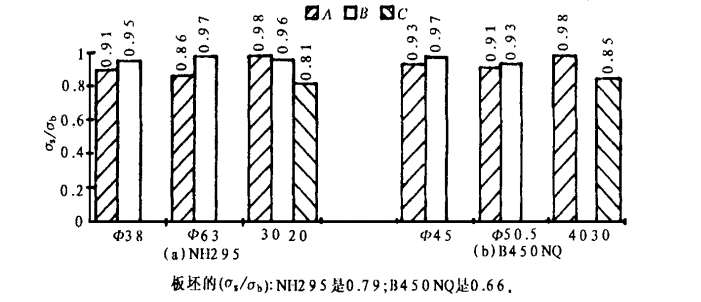

  由下图可以看出，管材不同位置的屈强比是不同的。对于次弯曲成型的圆管,A处的屈强比随管径减小，弯曲变形量增大而增加较快。B450NQ圆管的这种趋势更明显。另外, 焊缝B处的屈强比要比A处的大，对与两次冷弯成型的矩形管,角部C处的屈强比却比A处小。可见矩形管材角部具有强度高而屈强比小的特点,角部屈强比小是因为角部的弯曲变形大，加工硬化明显造成的,还是由于角部的壁厚略大于其它部位引起的,需进一步研究。从上述试验结果可知，为了获得组织性能均匀,并能保证在特定条件下使用的冷弯异型管材,那么，对冷弯后的管材最好给以恰当的热处理。

耐候钢厂家：www.09cupcrni.com

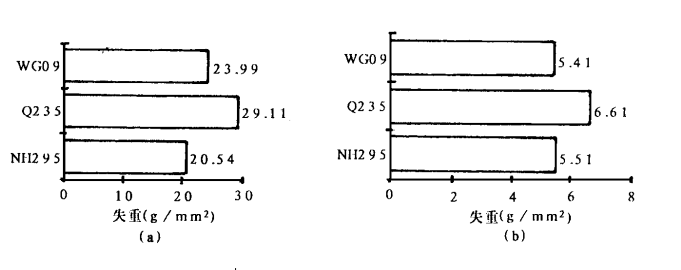

由上图（a）可以看出间浸试验时NH295钢的平均失重量要明显小于Q235,并且也比wG09耐候钢要小。这说明NH295钢在大自然环境中使用时，具有良好的耐腐蚀性能。上图（b）说明wG09.Q235.NH295三种试验钢在sO2气体中腐蚀时的失重量差别不是很大。其中,WG09钢的耐腐蚀性能略显优势,而NH295钢又比Q235要强一些。
综合两种腐蚀试验结果表明,NH295钢在户外大自然环境下和在SO2气体污染的环境下其耐腐蚀性能不仅要比Q235好，而且与W G09耐候钢性能几乎相同。
