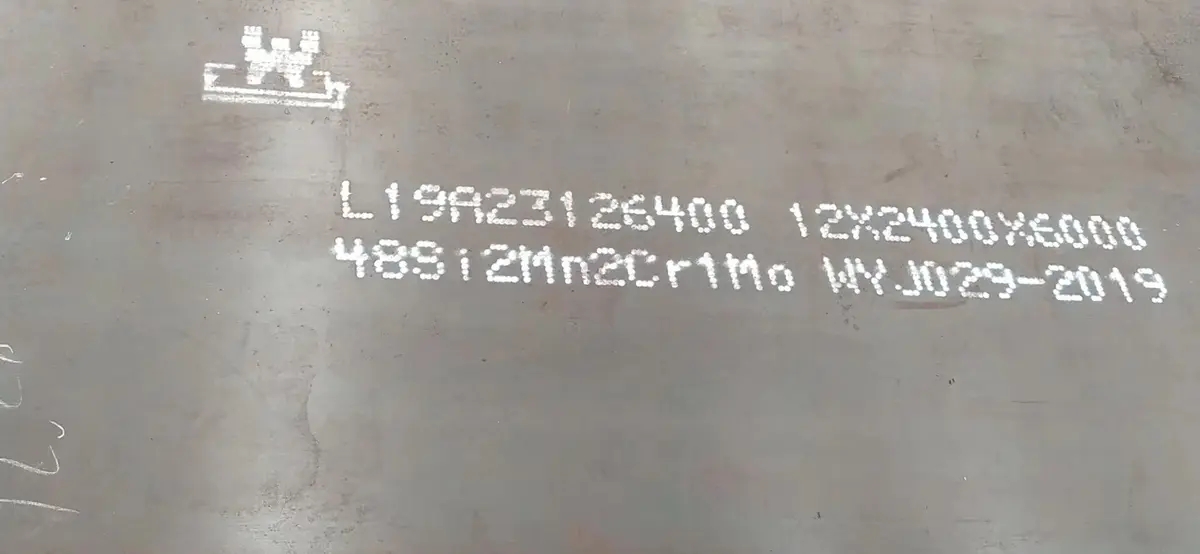

48Si2Mn2Cr1Mo高强贝氏体耐磨钢48Si2Mn2Cr1Mo成分性能技术参数

48Si2Mn2Cr1Mo高强贝氏体耐磨钢广泛应用于港口、电厂等行业输送系统和挖掘机铲车等机械设备的关键部位。此次舞钢生产的贝氏体耐磨钢主要包括35Si2Mn2Cr1、48Si2Mn2Cr1Mo两个牌号，不仅具有良好的耐腐蚀、焊接等性能，还具有高强高韧性、高硬度、高耐磨性等一般钢种不具备的优点，其中，48Si2Mn2Cr1Mo强度级别可达2000MPa，国内仅有少数钢厂试制过。

1.48Si2Mn2Cr1Mo化学成分

牌号	C	Si	Mn	P	S	Cr	Mo
48Si2Mn2Cr1Mo	0.46-0.51	1.90-2.30	1.60-1.90	≤0.015	≤0.005	1.00-1.40	0.28-0.32

2.48Si2Mn2Cr1Mo冶炼方法
高炉+转炉+LF精炼炉+RH真空脱气炉

3.48Si2Mn2Cr1Mo交货状态
钢板以670℃回火状态交货，毛边交货。

4.48Si2Mn2Cr1Mo力学性能
钢板的布氏硬度≤340HBW

5.48Si2Mn2Cr1Mo表面质量
钢板表面不允许存在裂纹、气泡、结疤、折叠和夹杂等缺陷。钢板不得有分层。如有上述表面缺陷，允许清理，清理深度从钢板实际尺寸算起，不得超过钢板厚度公差之半，并应保证钢板的最小厚度。缺陷清理处应平滑无棱角。
钢板表面允许有不妨碍检查表面缺陷的薄层氧化铁皮、铁锈、由压入氧化铁皮脱落所引起的表面粗糙、划伤、压痕及其他局部缺陷， 但其深度不得大于厚度公差之半，并应保证钢板的最小厚度。

6.试验方法

序号	检验项目	取样数量（个）	取样方法	试验方法
1	化学分析	1/炉	GB/T 20066	GB/T223 GB/T4336 GB/T20123
2	布氏硬度	1	GB/T2975	GB/T231.1
3	尺寸	逐张	GB/T709	适宜精度的卡尺、千分尺
4	表面	逐张	-	目视

详情咨询：15637584700
