[color=var(--yb-md-text-color)]
摘要：FH690钢板作为屈服强度≥690MPa的超高强度结构钢，凭借其卓越的承载能力、抗疲劳性能和焊接适应性，被广泛应用于矿山机械、港口起重机、军用装甲车辆等重型装备领域。本文深度解析FH690的合金设计、热处理工艺及工程实践，为高端装备制造提供材料选型参考。
一、FH690钢板的技术标准与核心性能FH690属于调质型高强钢（“F”表示结构钢，“H”指高强度，“690”为屈服强度下限值），遵循标准包括： - 国标GB/T 16270：要求-20℃冲击功≥40J；
- 欧标EN 10025-6：对应牌号S690QL，需满足淬火+回火（QT）热处理要求；
- 美标ASTM A514：用于工程机械的Grade H钢，抗拉强度≥760MPa。
核心性能指标： - 力学性能：
- 屈服强度（Rp0.2）：690-890MPa
- 抗拉强度（Rm）：770-940MPa
- 延伸率（A5）：≥14%
- 低温韧性（-40℃KV2）：≥30J（部分高端牌号可达60J以上）
- 抗疲劳特性：循环载荷下裂纹扩展速率≤3×10⁻⁸ mm/cycle（应力比R=0.1，ΔK=20MPa√m）。
二、FH690钢板的生产工艺：淬火+回火（QT）与微合金化FH690的性能依赖于精密的热处理与成分设计： - 成分优化：
- 低碳设计（C≤0.18%）：平衡强度与焊接性；
- 添加Cr（0.40-0.80%）、Mo（0.20-0.50%）：提升淬透性和高温稳定性；
- 微合金化：Nb、V、Ti细化晶粒（平均尺寸≤5μm）。
- 热处理工艺：
- 淬火：930-980℃奥氏体化后水淬或油冷，获得马氏体/贝氏体混合组织；
- 回火：600-650℃保温2-4小时，消除内应力并形成稳定碳化物；
- 表面处理：激光喷丸或超声冲击处理，提升表面硬度（HV≥400）与抗磨损性能。
工艺优势： - 碳当量Ceq≤0.50%，冷裂纹敏感指数Pcm≤0.25%，支持低氢焊条焊接；
- 厚度方向性能均匀（Z向断面收缩率≥35%），适用于厚板焊接结构。
三、FH690钢板的应用领域与工程案例- 矿山机械：用于液压支架顶梁、挖掘机铲斗，承受高冲击载荷（如200吨级矿用卡车车架）；
- 港口起重机：作为吊臂、回转支撑结构材料，减重30%同时提升起吊能力至1500吨；
- 特种车辆：军用装甲车防弹装甲板（抗12.7mm穿甲弹）、消防云梯车臂架；
- 能源设备：风电塔筒法兰、核电乏燃料容器支撑结构。
案例：徐工集团采用FH690钢板制造XCA1600全地面起重机臂架，钢板厚度仅24mm（传统材料需40mm），整机自重降低18%，最大起重力矩提升至1600吨·米。
四、FH690钢板的竞争优势与选材策略核心优势： - 强度/重量比极高：相同承载下比Q345钢减重50%以上；
- 抗过载能力强：塑性变形阈值提升至1.5倍屈服强度；
- 全生命周期经济性：延长重型装备大修周期至10万小时。
选材建议： - 认证要求：优先选择通过ISO 15614焊接认证的钢厂（如宝武、Dillinger）；
- 加工要点：

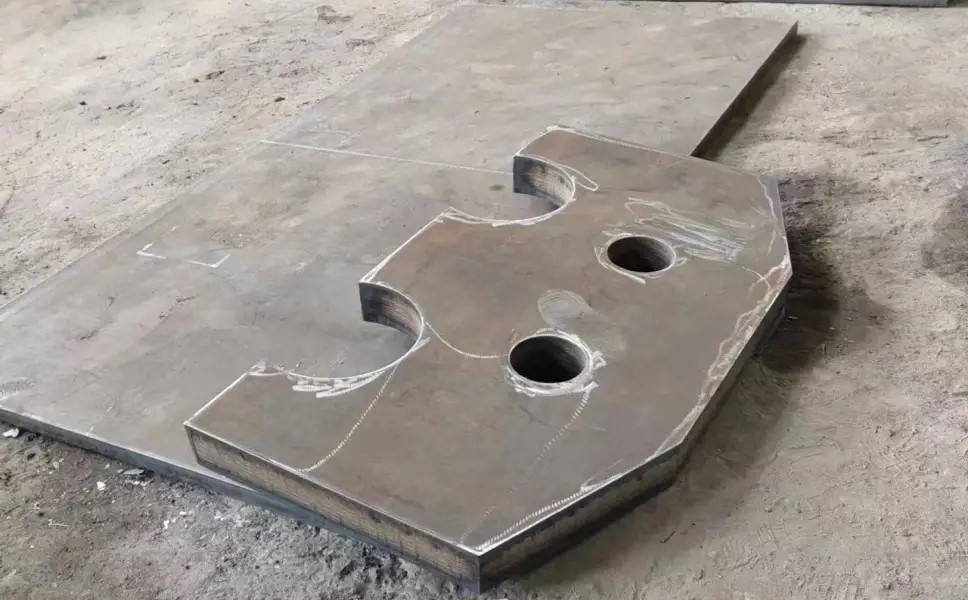

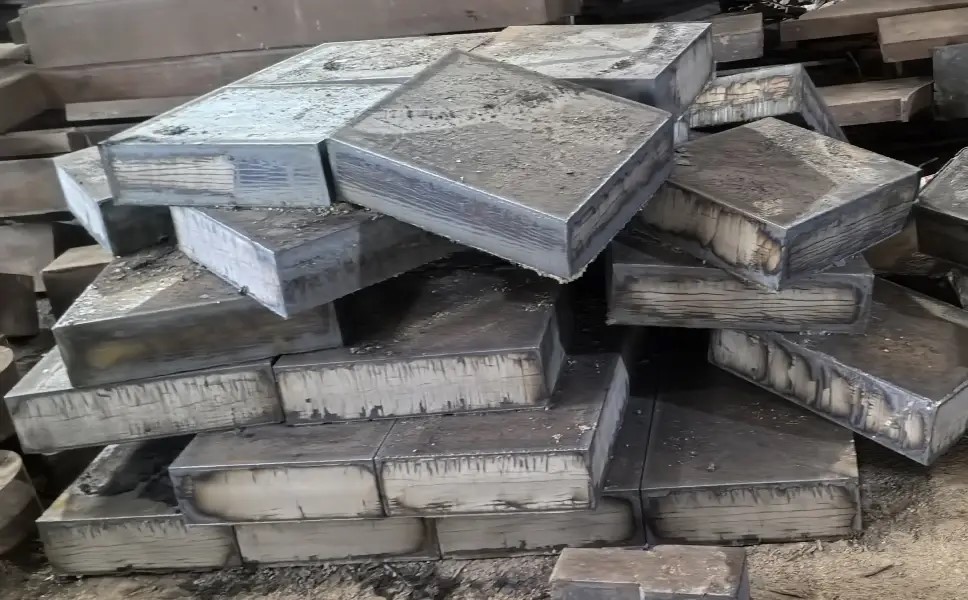

- 切割：推荐激光切割或水刀切割，避免热影响区软化；
- 折弯：冷弯半径需≥5倍板厚，热弯温度控制在650-750℃；
- 防腐设计：建议采用“热喷涂锌铝合金+环氧封闭涂层”双重防护体系。
五、技术发展趋势- 强度升级：开发FH890/FH960更高强度级别，满足深地开采与超大型装备需求；
- 绿色制造：推广电渣重熔（ESR）工艺，将氧含量降至≤15ppm；
- 智能化应用：结合数字孪生技术，实现FH690构件寿命实时预测与健康管理。
六、常见问题解答（FAQ）Q1：FH690与S690QL是否为同一种材料？
A：FH690是国标通用牌号，S690QL是欧标具体牌号，两者性能相近，但S690QL对P、S杂质控制更严格（P≤0.020%，S≤0.010%）。 Q2：FH690钢板焊接是否需要后热处理？
A：当焊接热输入＞30kJ/cm或板厚＞50mm时，需进行580-620℃消应力退火。 Q3：FH690的耐磨性如何？
A：未表面处理时，其布氏硬度HBW为240-290，可通过堆焊硬质合金（如WC-Co）将表面硬度提升至HRC60以上。
结语：FH690钢板通过成分与工艺创新，为重型装备轻量化与高性能化提供了核心材料支持。科学选材与精密制造可显著提升装备竞争力，推动工程机械行业向高端化迈进。
|
