1、Q690DR牌号表示方法

Q690DR钢的牌号用代表屈服强度“屈”的汉语拼音首字母“Q”、规定的最小屈服强度数值、压力容器“容”字的汉语拼音首字母“R”或低温压力容器“低容”的汉语拼音首字母“DR”、温度等级“L”等组成。

示例：Q490DRL1。其中：

Q—一屈服强度“屈”字的汉语拼音首位字母；

490——规定屈服强度的下限值， 单位为兆帕(MPa) ；

DR——低温压力容器“低容”的汉语拼音首字母。

L——温度等级，L1代表-40℃要求，L2代表-50℃要求；

对于大线能量焊接要求的钢， 则在上述规定的牌号后加上代表大线能量焊接“焊”字的英文单词“Weld”首位字母“W”，如：Q490RW.

2、Q690DR尺寸、外形、重量

钢板的尺寸、外形、重量应符合GB/T713.1的规定。

3、Q690DR化学成分

牌号

化学成分(质量分数)/%

C≤

Si

Mn

P≤

S≤

Cu≤

Ni

Cr

Mo

Nb

V

Ti≤

B≤

Pcm

≤

≤

Q690DR

0.13

0.15~0.40

1.00~1.60

0.012

0.005

0.25

0.50~1.35

0.8

0.20~0.80

0.06

0.02~0.06

0.03

0.002

0.3

3.1 成品钢板的化学成分允许偏差应符合GB/T713.1的规定。

3.2 钢的熔炼分析的焊接冷裂纹敏感指数(Pcm)应符合表1的规定。

4、Q690DR制造方法

Q690DR钢板的制造方法应符合GB/T713.1的规定，并经真空处理。

5、Q690DR交货状态

Q690DR钢板应以淬火加回火的调质热处理状态交货，其中回火温度不低于600℃。

6、Q690DR力学性能

牌号	钢板厚度/	拉伸试验			冲击试验			180°弯
								曲试验
		下屈服强度a	抗拉强度	断后伸长率	温度/	冲击吸收能量	侧膨胀值	b=2a
		ReL/MPa	Rm/MPa	A/%	℃	KV2/J	LE/mm
Q690DR	10~80	≥690	800~920	≥16	-40	≥80	≥0.64	D=3a
注：D为弯曲压头直径；b为试样宽度；a为试样厚度。
a当屈服现象不明显时，采用规定塑性延伸强度Rp0.2。

6.1 Q690DR钢板的力学性能和工艺性能一般要求应满足GB/T713.1的规定

6.2 Q690DR钢板的力学和工艺性能应符合表2的规定。

6.3根据需方要求，经供需双方协商，对厚度大于36mm的Q690DR钢板可在厚度1/2处增加一组冲击试样，冲击吸收能量指标由供需双方协商。

6.4 根据需方要求，厚度大于36mm的Q690DR钢板可以进行落锤试验，落锤试验方法应按GB/T6803的规定执行，取样数量、试样位置在合同中注明。落锤试验合格指标由双方协商确定。

7、Q690DR表面质量

钢板的表面质量应符合GB/T713.1的规定。

8、Q690DR无损检测

钢板的超声检测按NB/T47013.3执行，合格级别不应低于Ⅰ级，如有特殊要求在合同中注明。

9、Q690DR本文件与国外相关标准近似牌号对照表

本文件	ISO9328-6：2018	JISG3115：2016	ASME SA-533/SA-533M-2021
Q690DR	P690QL1	-	-

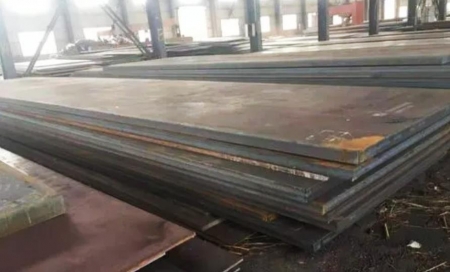

10、Q690DR钢板规格：

材质        厚度        宽度        长度        提货地

Q690DR        8*        2200*        12000        舞钢

Q690DR        10*        2200*        12000        舞钢

Q690DR        12*        2200*        12000        舞钢

Q690DR        14*        2200*        12000        舞钢

Q690DR        16*        2200*        12000        舞钢

Q690DR        18*        2200*        12000        舞钢

Q690DR        20*        2200*        12000        舞钢

Q690DR        22*        2500*        12000        舞钢

Q690DR        25*        2500*        12000        舞钢

Q690DR        30*        2500*        12000        舞钢

Q690DR        35*        2500*        12000        舞钢

Q690DR        40*        2500*        12000        舞钢

Q690DR        45*        2500*        12000        舞钢

Q690DR        50*        2500*        12000        舞钢

Q690DR        60*        2500*        12000        舞钢

Q690DR        70*        2500*        12000        舞钢

Q690DR        80-150        2500*        12000        舞钢
